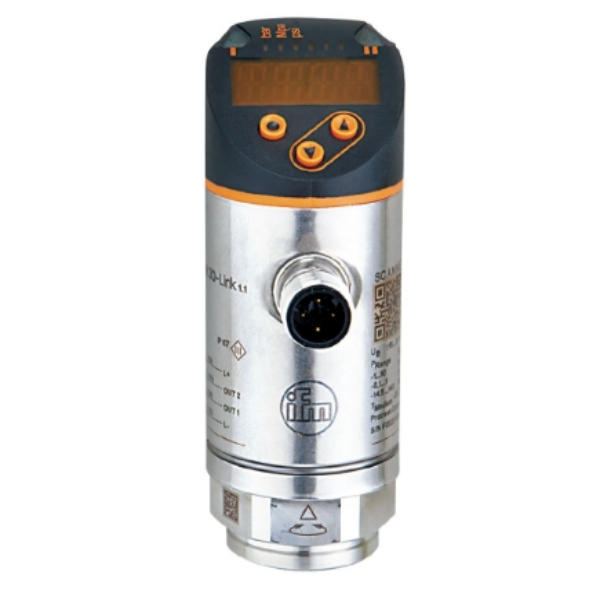

ifm易福門壓力變送器PN7096工作原理

ifm易福門壓力變送器PN7096是一款高精度、智能化的壓力傳感器，其工作原理主要基于壓阻效應，并結合了*的信號處理技術和溫度補償算法。

壓阻效應基礎

敏感元件：PN7096采用金屬薄膜作為敏感元件，這種薄膜在受到壓力作用時會發生微小的形變。

電阻變化：當外界壓力施加在金屬薄膜上時，薄膜的電阻值會發生變化。這種電阻值的變化與壓力大小成比例關系，是壓阻效應的核心體現。

信號轉換與處理

電信號轉換：PN7096內置的電路系統會將金屬薄膜電阻值的變化轉換為電信號。這一過程通常通過差分放大電路實現，將微小的電阻變化放大為可測量的電壓或電流信號。

溫度補償：為了確保在不同溫度環境下的測量精度，PN7096集成了溫度補償算法。該算法能夠根據環境溫度的變化自動調整輸出信號，從而消除溫度對測量結果的影響。

信號標準化：轉換后的電信號會被進一步處理為標準化的輸出信號，如4-20mA電流信號或0-10V電壓信號。這些標準化信號便于與各種控制系統和顯示設備進行連接和通信。

智能化功能實現

顯示與交互：PN7096配備了高分辨率數字顯示屏，能夠?qū)崟r顯示壓力數值和設備狀態。顯示屏支持270°旋轉，適應不同安裝場景的需求。同時，雙色LED指示燈能夠直觀地顯示故障警報信息。

通信協議：為了實現與智能工廠系統的無縫對接，PN7096集成了IO-Link通信協議。通過該協議，用戶可以遠程配置參數、上傳數據，并實時監控設備的運行狀態。

雙開關輸出：PN7096具有雙開關輸出功能，輸出類型（PNP/NPN）可切換。這一設計提高了設備的集成靈活性和維護效率。同時，自診斷功能能夠?qū)崟r檢測設備的運行狀態，并在出現故障時及時發出警報。

機械結構與防護設計

外殼材質：PN7096采用316L不銹鋼外殼，具有優異的耐腐蝕性和機械強度。這種材質能夠確保設備在惡劣的工業環境下長期穩定運行。

敏感元件保護：陶瓷敏感元件被封裝在不銹鋼外殼內部，進一步提高了設備的可靠性和穩定性。陶瓷材質具有優異的耐高溫和耐腐蝕性能，能夠保護敏感元件免受外界環境的干擾。

防護等級：PN7096的防護等級達到IP67，能夠抵御粉塵、潮濕及化學腐蝕的侵害。這一設計確保了設備在各種惡劣環境下的可靠運行。
